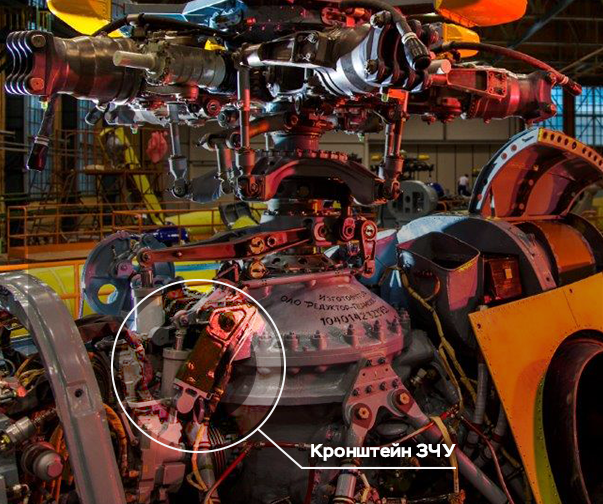

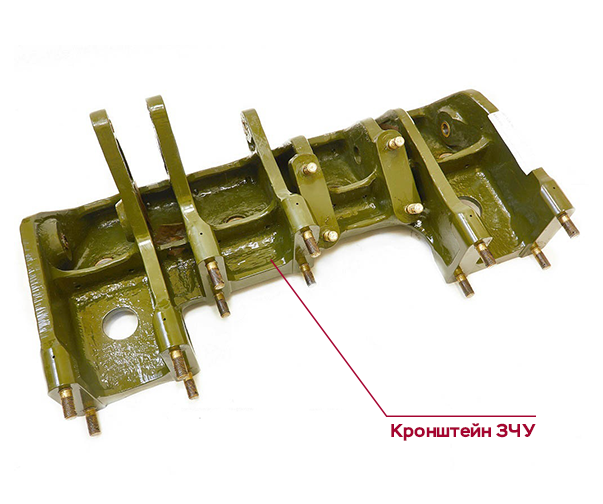

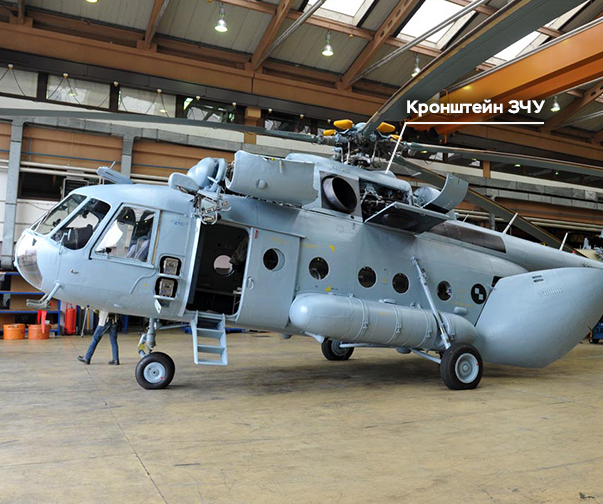

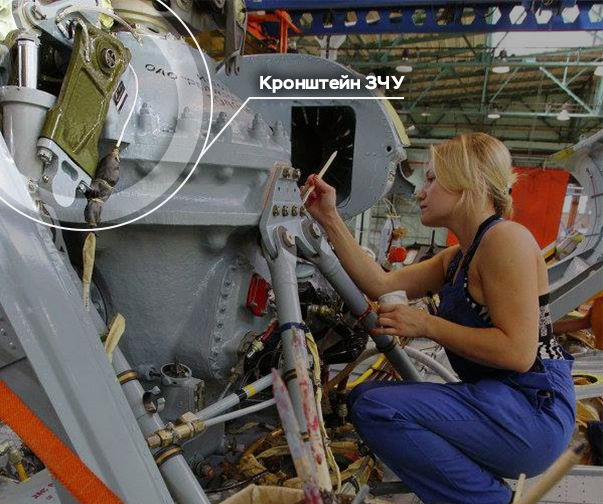

Вертолёты семейств Ми-8/17 штатно оборудованы кронштейном забустерной части управления (ЗЧУ) 8АТ-5104-305.
Данный кронштейн является элементом крепления агрегатов управления КАУ-30Б и РА-60Б или КАУ-115АМ к задней стенке главного редуктора и изготовлен из магниевого сплава. На сегодняшний день современные вертолёты оборудуются кронштейном из алюминиевого сплава 8АТ-5104-405. По сравнению с магниевым кронштейном 8АТ-5104-305, алюминиевый кронштейн 8АТ-5104-405 имеет повышенные значения назначенного ресурса и срока службы, а также повышенные ресурсы деталей ЗЧУ.
Вам доступен только просмотр каталога.
Для получения информации о стоимости выполнения модернизации и формирования заявки на модернизацию авторизуйтесь или зарегистрируйтесь.
Для получения информации о стоимости выполнения модернизации и формирования заявки на модернизацию авторизуйтесь или зарегистрируйтесь.
Применяемые бюллетени
| Шифр бюллетеня |
Объект применения | Применимость | Краткое описание |
|---|---|---|---|
| АМТ3582-БУ/БЭ-Г | Ми-8АМТ | Вертолёты Ми-8АМТ и их модификации производства АО "У-УАЗ" с установленным кронштейном 8АТ-5104-305, эксплуатирующиеся в ГА РФ | Управление вертолёта - Замена в конструкции ЗЧУ кронштейна 8АТ-5104-305 на кронштейн 8АТ-5104-405 |
| АМТ3582-БУ/БЭ-АБ | Ми-171Е, Ми-8АМТ |
Вертолёты Ми-171Е, Ми-8АМТ и их модификации производства АО "У-УАЗ" с установленным кронштейном 8АТ-5104-305, эксплуатирующиеся у Инозаказчиков | Управление вертолёта - Замена в конструкции ЗЧУ кронштейна 8АТ-5104-305 на кронштейн 8АТ-5104-405 |
| 171-3582-БУ | Ми-171 | Вертолёты Ми-171 производства АО "У-УАЗ" с установленным кронштейном 8АТ-5104-305 | Управление вертолёта - Замена в конструкции ЗЧУ кронштейна 8АТ-5104-305 на кронштейн 8АТ-5104-405 |
| 171А1-3597-БУ | Ми-171А1 | Вертолёты Ми-171А1 производства АО "У-УАЗ" с установленным кронштейном 8АТ-5104-305 | Управление вертолёта - Замена в конструкции ЗЧУ кронштейна 8АТ-5104-305 на кронштейн 8АТ-5104-405 |
Существует несколько исполнений кронштейна 8АТ-5104-305:
- 8АТ-5104-305-1 – кронштейн с установкой двух датчиков МУ-615А (датчик угловых перемещений) в местах крепления кронштейна с задней стенкой главного редуктора. Датчики МУ-615А предназначены для преобразования углов перемещений органов управления на вертолете в электрические величины (напряжение, электрическое сопротивление) и передачу параметрических данных на бортовой регистратор. Данным кронштейном оборудованы все вертолеты производства АО У-УАЗ, за исключением Ми-171А и Ми-171А1;
- 8АТ-5104-305-3 – кронштейн с установкой двух датчиков МУ-615А непосредственно в “теле” кронштейна при помощи четырех шпилек. Данная методика была освоена на АО «У- УАЗ» и существенно отличалась от методики установки датчиков угловых перемещений на кронштейнах вертолётов производства ПАО «КВЗ». После Разработчиком (АО «МВЗ им. М.Л. Миля») было принято решение на вертолётах производства АО «У-УАЗ» устанавливать датчики МУ-615А в местах крепления Кронштейна ЗЧУ с задней стенкой главного редуктора. В связи с этим, Кронштейн 8АТ-5104-305-3 был ограничен в производстве и взамен ему стали использовать Кронштейн с чертежным номером 8АТ-5104-305-1;
- 8АТ-5104-305-5 – кронштейн с установкой двух датчиков МУ-615А в местах крепления кронштейна с задней стенкой главного редуктора на вертолётах Ми-171А и Ми-171А1. В связи с тем, что агрегатом управления, установленном на данном кронштейне, является КАУ-80Б, Кронштейн 8АТ-5104-305-5 имеет иную конструкцию, отличающуюся от конструкции кронштейнов 8АТ-5104-305-3 и 8АТ-5104-305-1.
Кронштейн 8АТ-5104-405 взаимозаменяем с серийными кронштейнами 8АТ-5104-305, 8АТ-5104-305-1, 8АТ-5104-305-3, 8АТ-5104-305-5.
Ресурсы кронштейнов:
| Характеристики | 8АТ-5104-305 (магниевый) | 8АТ-5104-405 (алюминиевый) |
|---|---|---|
| Назначенный ресурс | 5500 часов | по объекту |
| Срок службы | 25 лет (30 лет – для ГА* РФ) |
35 лет |
Ресурсы деталей ЗЧУ:
| 8АТ-5104-305 (магниев. кронштейн) |
8АТ-5104-405 (алюмин. кронштейн) |
||
|---|---|---|---|
| 8АМТ-5104-200 | 8АМТ-5104-200-3 | ||
| Назначенный ресурс | Срок службы | Назначенный ресурс | Срок службы |
| 5500 час. | 25 лет (30 лет – для ГА* РФ) |
8000 час. | 25 лет (30 лет – для ГА РФ) |
| 171А-5104-200 | 171А-5104-200-3 | ||
| Назначенный ресурс | Срок службы | Назначенный ресурс | Срок службы |
| 5500 час. | 25 лет | 8000 час. | 25 лет |
*ГА – Гражданская авиация
Информация, размещенная на сайте АО «ВСК» в разделе «Модернизации», носит информационный характер. Для получения актуальной технической информации об изделии рекомендуем направить официальный запрос в адрес АО «ВСК».
